ファイバーレーザ溶接機


今まで高価で買えなかった
ハンドトーチ型ファイバーレーザ溶接機が身近な価格で登場!
誰でも精密溶接が出来るハンドトーチを体験しませんか?

  グンユーウェルドのここがすごい!

1,アルミが簡単に溶接できる!
  • TIG溶接では難しかったアルミ溶接がSUS並みに簡単に溶接できます。

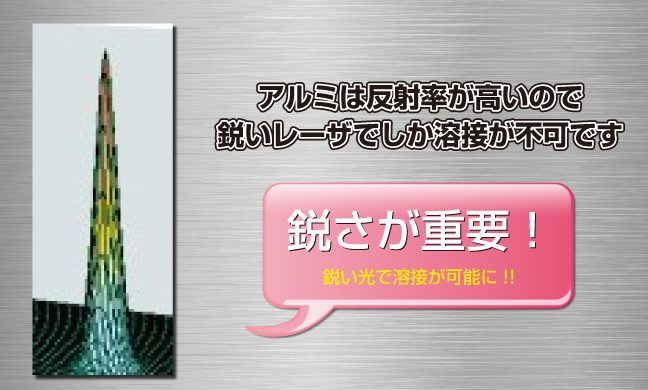

  • シングルモードファイバーなので、反射率の高いアルミもしっかり溶けます。
  • YAGレーザとはレーザの鋭さが違います。
  • もちろんステンレスや鉄も溶接出来ます。

最大加工板厚:SUS3mm、アルミ2mm、鉄3mm


2,YAGレーザ溶接の欠点を補います!
  • 従来のYAGレーザでは隙間管理が大変でした。グンユーウェルドは、それを解決します。
  • 新技術「スイング機能」によりレーザ光線を左右に振り、隙間を埋めます。
  • 振り幅も可変できます。

これにより最大0.3mmの隙間があっても溶接出来ます。


3,スパッタが少ない!
  • レーザ光線を振る事で、エネルギー密度を可変でき、スパッタを低減できます。
  • レーザ光線の振り幅、周波数も任意に設定可能です。


4,儲かる溶接!
  • ファイバーレーザはとても細く、局所的に熱が加わるので、焼け・歪みの無い溶接が可能です。
  • 付加価値の高い溶接が出来ます。
  • また、TIG溶接と比べて、圧倒的な溶接スピードを誇ります。

5,溶接未経験者が即戦力!
  • レーザ溶接は、トーチを材料に接触させたまま溶接します。
  • 定規で線を引くように溶接することが出来るので、初心者でも簡単です。
  • 熟練工でなくても大丈夫!

6,網の溶接も可能!
  • TIG溶接では溶けてなくなってしまう網も、ファイバーレーザ溶接なら簡単に出来ます。

7,従来の半額!?

ハンドトーチは高額…それが日本の常識でした。

しかし、世界では驚く速さで進化し、価格も下がっています。

今がチャンス!買える時代の到来です。


8,万全なサービス体制!
  • レーザの予備品、保守は群協製作所にお任せ下さい。末永くサポートします。
  • 群協製作所は 日本で唯一のレーザ加工機の消耗部品専門メーカです。
  • 消耗部品からレーザ加工まで、レーザの群協製作所が誠心誠意対応します。

  グンユーウェルド製品仕様

レーザ
定期出力(cw) 500W
レーザ光伝搬モード シングルモード
発信制御モード パルスモード(ショート/ロング)
CWモード CW:連続派
パルス幅(パルス) 0.0~900.0ms(ショート)
0.0~99.99s(ロング)
パルス幅(CW) CW:連続派
CW変調 設定値による
変調機能 20~10.000Hz(短形派)
レーザ波長 1075nm ± 10nm
ガイド光 可視光線 赤色 0.5mW~1mW

電 源
入力電源 単相 AC220V ± 10%
50Hz/60Hz
最大皮相電力     1.7kVA
最大電流 8.5A(@AC220V-10%)

制御機能
最大条件数      32条件
設定内容 レーザーパワー、パルス幅
周波数
外観寸法
(W) 483mm
奥行き (D) 654mm
高さ (H) 192mm

質 量
ファイバ・冷却水含まず 5Kg

本体冷却水(精製水)
接続タイプ ワンタッチチューブ
接続径 Φ12
冷却水利用 12L/min以上
必要冷却能力 2.0kw(発振器・QBH計)
冷却水温 25℃

QBH冷却水(精製水)
接続タイプ ワンタッチチューブ
接続径 Φ10
冷却水利用 1~2.5L/min以上
必要冷却能力 ※本体冷却水に記載
冷却水温 28℃
